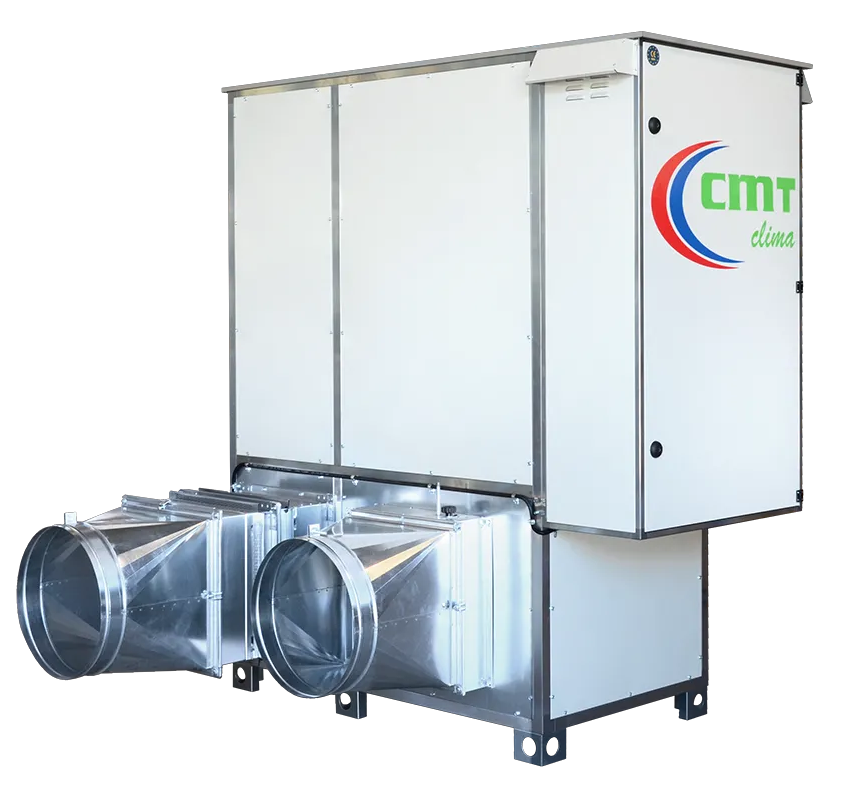

Nagrzewnica
kanałowa XRX

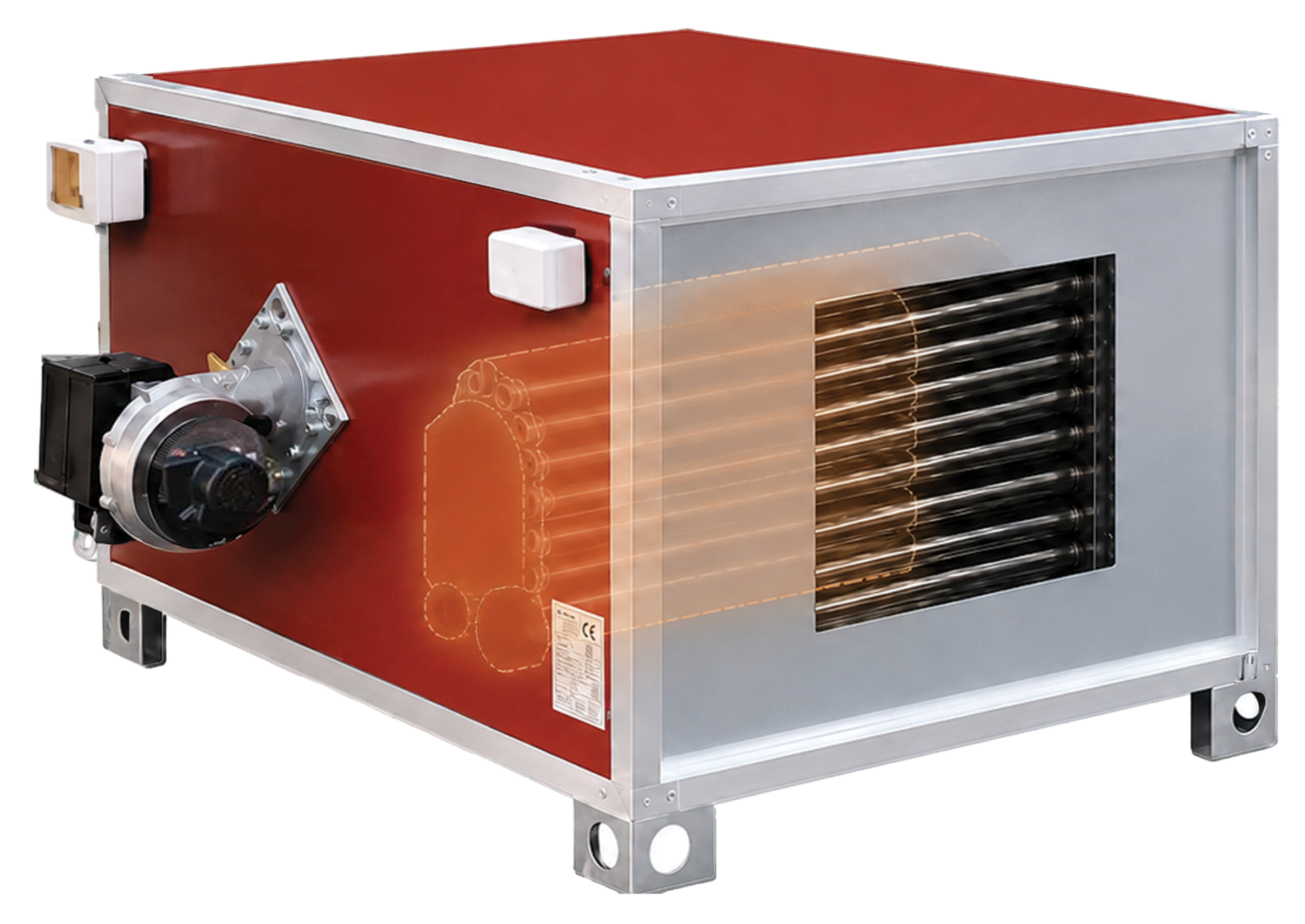

Nagrzewnice kanałowe XRX to gazowe, kondensacyjne wymienniki ciepła przeznaczone do współpracy z sekcjami wentylacyjnymi. Urządzenia mogą pracować zarówno w położeniu pionowym, jak i poziomym, dzięki czemu można je dopasować do układu instalacji oraz dostępnej przestrzeni montażowej. W wersji poziomej możliwy jest wybór kierunku przepływu powietrza – LEWO lub PRAWO.
Typoszereg obejmuje 9 modeli – od XRX50 do XRX300, o mocy znamionowej od 61,1 do 313,0 kW. Sekcje XRX mogą współpracować z częściami wentylacyjnymi o wydatkach powietrza odpowiadających nagrzewnicom serii X. W wykonaniu standardowym dopuszczalne ciśnienie powietrza na wlocie do sekcji wynosi do 700 Pa, natomiast dla wyższych ciśnień dostępne są wykonania specjalne.
Dostępne wersje:
- Pozioma lewostronna — wersja pozioma z kierunkiem przepływu powietrza LEWO
- Pozioma prawostronna — wersja pozioma z kierunkiem przepływu powietrza PRAWO
- Pionowa — wykonanie przeznaczone do instalacji z pionowym kierunkiem przepływu powietrza
Możliwość wyboru orientacji urządzenia ułatwia jego integrację z instalacją wentylacyjną i pozwala dopasować sposób montażu do układu kanałów.
Cechy
charakterystyczne
- Kondensacyjna technologia grzewcza zapewniająca wysoką sprawność pracy
- 9 modeli o mocy od 61,1 do 313,0 kW
- Sprawność sięgająca 107,8% przy mocy minimalnej
- Możliwość montażu pionowego lub poziomego
- W wersji poziomej wybór kierunku przepływu powietrza – LEWO / PRAWO
- Możliwość współpracy z sekcjami wentylacyjnymi odpowiadającymi parametrami nagrzewnicom serii X
- Standardowa praca przy ciśnieniu powietrza na wlocie do 700 Pa
- Możliwość wykonania specjalnego dla instalacji wymagających wyższego ciśnienia
- Zintegrowany palnik PREMIX z doprowadzeniem powietrza do spalania
- Aluminiowy szkielet wypełniony izolowanymi panelami
- Automatyka sterująca wentylacją i zabezpieczeniem termicznym
- Niska emisja tlenków azotu – NOx klasa 5
Bezpieczeństwo
i niezawodność
Nagrzewnice XRX wyposażone są w automatykę zabezpieczającą urządzenie, odpowiedzialną m.in. za sterowanie wentylacją oraz ochronę termiczną. Konstrukcja wykorzystuje aluminiowy szkielet wypełniony izolowanymi panelami, zapewniający sztywność oraz odpowiednią izolację sekcji grzewczej.
Za bezpieczeństwo temperaturowe odpowiada potrójne zabezpieczenie FAN-LIMIT-LIMIT2 oraz dodatkowy podwójny termostat umieszczony przed wymiennikiem ciepła. Zintegrowany palnik PREMIX posiada doprowadzenie powietrza do spalania, a kondensacyjna technologia pozwala uzyskać wysoką sprawność przy niskiej emisji NOx.
- Potrójne zabezpieczenie termiczne FAN-LIMIT-LIMIT2
- Dodatkowy podwójny termostat przed wymiennikiem ciepła
- Automatyka sterująca wentylacją
- Zintegrowany palnik PREMIX
- Doprowadzenie powietrza do spalania
- Niska emisja NOx – klasa 5
- Stopień ochrony IP X5D
- Możliwość pracy przy ciśnieniu powietrza do 700 Pa w wykonaniu standardowym
Dane Techniczne - Nagrzewnica XRX
| Parametr | Jedn. | XRX50 | XRX65 | XRX80 | XRX100 | XRX150 | XRX175 | XRX200 | XRX250 | XRX300 |
|---|---|---|---|---|---|---|---|---|---|---|
| Moc znamionowa Qn | kW | 61,1 | 76,0 | 98,5 | 122,0 | 179,0 | 203,0 | 238,0 | 270,0 | 313,0 |
| Wydatek ciepła Pn | kW | 59,8 | 73,0 | 96,3 | 116,4 | 178,6 | 201,8 | 234,2 | 269,0 | 310,0 |
| Sprawność przy Pn | % | 97,90 | 96,10 | 97,80 | 95,60 | 99,80 | 99,40 | 98,40 | 99,30 | 98,70 |
| Minimalna moc Qmin | kW | 22,0 | 22,0 | 31,0 | 31,0 | 53,0 | 53,0 | 53,0 | 88,0 | 102,0 |
| Sprawność przy Qmin | % | 106,0 | 106,0 | 107,8 | 107,8 | 106,9 | 106,9 | 106,9 | 107,4 | 106,9 |
| Kondensat przy 20°C | l/h | 2,15 | 2,15 | 4,06 | 4,06 | 4,50 | 4,50 | 4,50 | 5,52 | 5,20 |
| Przepływ powietrza przy 18°C | m3/h | 4700 | 6100 | 7560 | 9200 | 13000 | 15800 | 18000 | 20800 | 24000 |
| Spadek ciśnienia | Pa | 45 | 70 | 135 | 190 | 100 | 145 | 185 | 150 | 200 |
| Przyrost temperatury przy Pn | °C | 37,4 | 35,1 | 37,2 | 37,2 | 40,4 | 37,6 | 38,3 | 37,1 | 37,0 |
| Maks. zużycie gazu G20 | m3/h | 6,47 | 8,04 | 10,42 | 12,91 | 18,94 | 21,48 | 25,19 | 28,57 | 33,12 |
| Emisja NOx | - | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 | Kl. 5 |
| Stopień ochrony | IP | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D |
