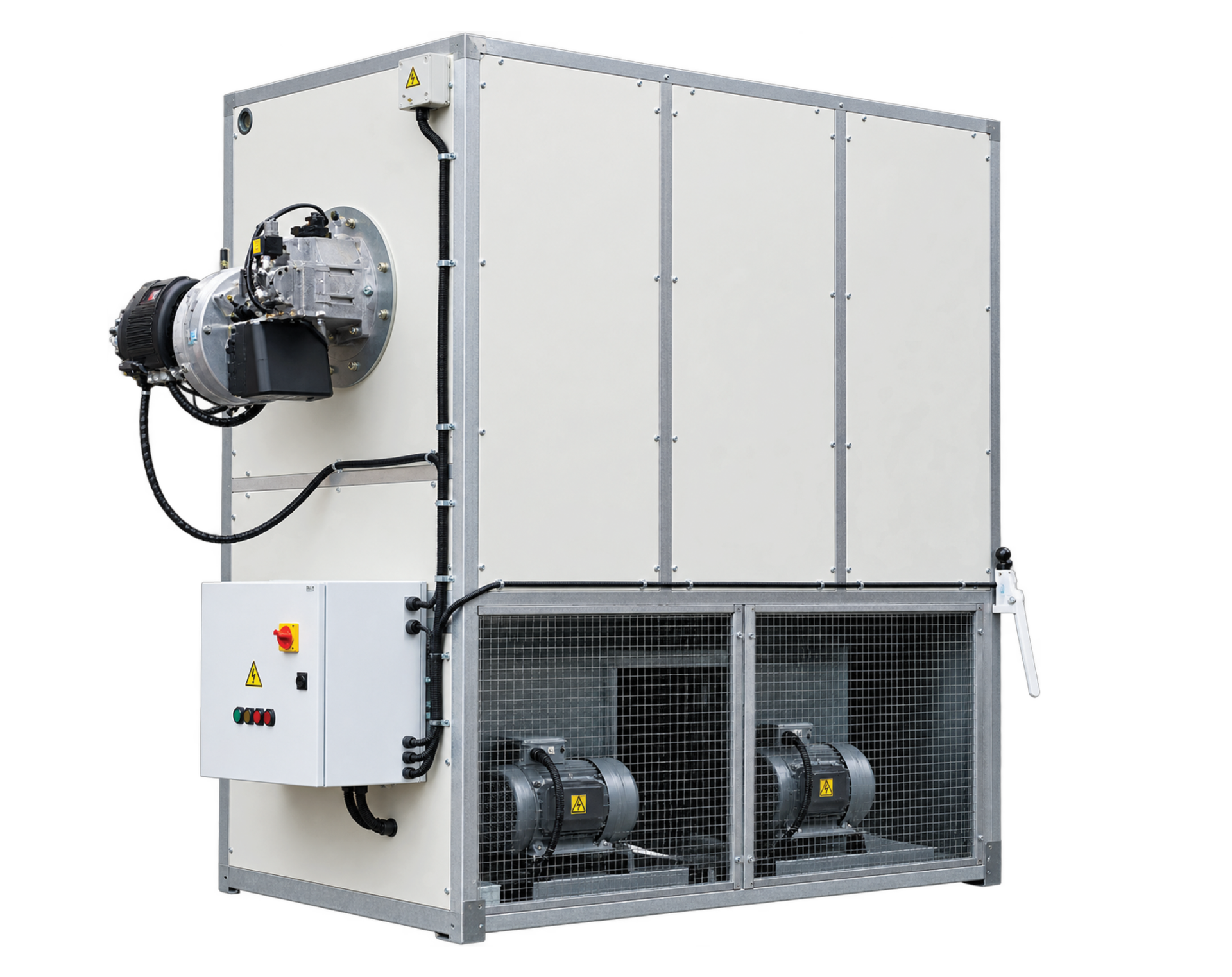

Centrala grzewczo-
wentylacyjna seria L
Centrale grzewczo-wentylacyjne serii L to stacjonarne nagrzewnice gazowe z wbudowanym wentylatorem, przeznaczone do ogrzewania obiektów wielkopowierzchniowych. Typoszereg obejmuje modele o mocy od 30 do 300 kW w różnych wariantach konstrukcyjnych.
Dostępne wersje:
- L - nagrzewnica z wentylatorem pozioma
- LE - nagrzewnica zewnętrzna pozioma
- LR - sekcja grzewcza do zabudowy kanałowej (bez wentylatora)
- LR-W - sekcja grzewcza do zabudowy kanałowej (bez wentylatora i bez obudowy własnej)
Centrale serii L mogą pracować jako samodzielne jednostki grzewcze lub jako sekcje w kanałach wentylacyjnych i centralach klimatyzacyjnych.
Cechy
charakterystyczne
- Kompaktowa i estetyczna konstrukcja umożliwia wszechstronne zastosowania
- Niezwykle łatwy i praktyczny montaż z użyciem konsol Winterwarm
- Modulowany palnik i wentylator
- Urządzenie niekondensacyjne – nie wymaga odprowadzenia skroplin
- Możliwy montaż nawiewem w dół i praca w trybie destratyfikacji
- Zwiększone wydatki ogrzanego powietrza i duże zasięgi
- Przewody powietrzno-spalinowe o średnicy tylko 80mm dla wszystkich wielkości
- Efekt strumieniowy zwiększa efektywność ogrzewania nadmuchowego
Bezpieczeństwo
i niezawodność
Modulowany palnik i wentylator zapewniają płynną regulację mocy grzewczej. Urządzenie niekondensacyjne eliminuje problem odprowadzania skroplin. Wersje do zabudowy kanałowej (LR, LR-W) pozwalają na integrację z istniejącymi systemami wentylacji.
- Modulowany palnik z płynną regulacją mocy
- Brak kondensacji - uproszczona instalacja
- Wersje do zabudowy kanałowej i jako samodzielne jednostki
Dane Techniczne - Seria L
| Parametr | Jednostka | Wartość |
|---|---|---|
Obciążenie cieplne (max.) |
kW | 14,0 |
Obciążenie cieplne (min.) |
kW | 8,5 |
Sprawność urządzenia (max.) |
% | 94,0 |
Wydatek ciepła (max.) |
kW | 12,5 |
Wydatek ciepła (min.) |
kW | 8,0 |
Wydatek powietrza (uwzględnia przyrost temp.) |
m³/h | 2700 |
Zasięg poziomo |
m | 20 |
Zasięg pionowo |
m | 5 |
Minimalna wysokość zawieszenia |
m | 1,7 |
Przyłącze gazowe |
mm | 15 |
Natężenie prądu |
A | 0,9 |
Ciśnienie gazu E (GZ-50) |
mbar | 20 |
Ciśnienie gazu P (propan) |
mbar | 37 |
Max. zużycie gazu E (GZ-50) |
m³/h | 1,5 |
Max. zużycie gazu P (propan) |
kg/h | 1,1 |
Zasilanie elektryczne |
V/Hz | 230/50 |
Max. pobór mocy |
W | 200 |
Głośność |
dB(A) | 56,5 |
Masa |
kg | 38 |
Pobór powietrza i wylot spalin |
mm | 80 |
Max. długość odprowadzania spalin (nawiew poziomy) |
m | 6 |
Max długość odprowadzania (nawiew pionowy) |
m | 2 |
