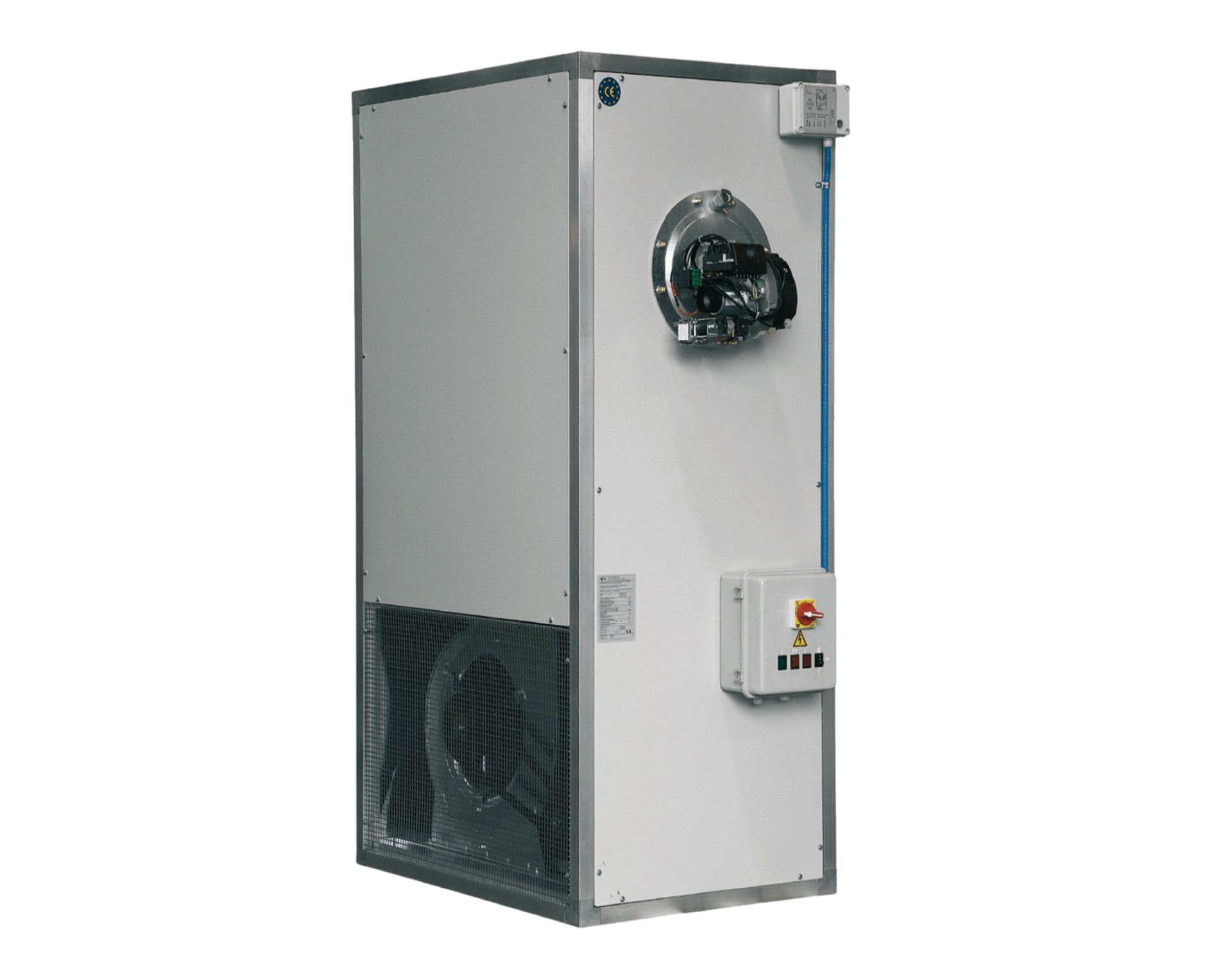

Centrala grzewczo-
wentylacyjna seria X
Centrale grzewczo-wentylacyjne serii X to nowoczesne, stacjonarne kondensacyjne nagrzewnice gazowe, przeznaczone do ogrzewania obiektów wielkopowierzchniowych. Typoszereg obejmuje 12 modeli – od X50 do X600, zapewniając szeroki zakres mocy i możliwość dopasowania urządzenia do wielkości oraz charakteru ogrzewanego obiektu.
Urządzenia serii X umożliwiają pracę zarówno w trybie ogrzewania, jak i niezależnej wentylacji. Nawiew ogrzanego powietrza może być realizowany bezpośrednio do pomieszczenia za pomocą głowicy nawiewnej lub poprzez instalację kanałową.
Dostępne wersje:
- X — nagrzewnica pionowa do montażu wewnątrz
- XO — nagrzewnica pozioma do montażu wewnątrz
- XE — nagrzewnica pionowa do montażu na zewnątrz
- XOE — nagrzewnica pozioma do montażu na zewnątrz
Dostępność wersji pionowych i poziomych, przeznaczonych zarówno do montażu wewnętrznego, jak i zewnętrznego, pozwala dopasować urządzenie do warunków zabudowy oraz sposobu prowadzenia instalacji. Zastosowanie komory mieszania z regulowaną czerpnią pozwala również na doprowadzenie świeżego powietrza zewnętrznego i stworzenie kompletnego układu grzewczo-wentylacyjnego. Wentylatory promieniowe umożliwiają zarówno nawiew bezpośredni, jak i współpracę z kanałowym systemem dystrybucji powietrza.
Cechy
charakterystyczne
- Kondensacyjna technologia grzewcza zapewniająca wysoką efektywność energetyczną
- 12 modeli o mocy znamionowej od 61,1 do 600,0 kW
- Sprawność urządzeń sięgająca 107,8%
- Palnik PREMIX z cyfrowym sterowaniem, zapewniający głęboką modulację mocy
- Niska emisja zanieczyszczeń – V klasa NOx
- Funkcja ogrzewania oraz niezależnej wentylacji
- Możliwość nawiewu bezpośredniego lub współpracy z instalacją kanałową
- Możliwość doprowadzenia świeżego powietrza zewnętrznego
- Komora mieszania z funkcją regulowanej czerpni powietrza wentylacyjnego
- Możliwość doboru mocy oraz sprężu wentylatora do wymagań instalacji
- Wymiennik ciepła wykonany w całości ze stali nierdzewnej
- Konstrukcja nagrzewnicy wykonana z aluminium
- Kompletne wyposażenie obejmujące palnik, panel sterujący oraz odpływ kondensatu z syfonem
- Dostępne wykonania pionowe i poziome
- Możliwość montażu urządzeń wewnątrz lub na zewnątrz obiektu
Bezpieczeństwo
i niezawodność
Centrale serii X wykorzystują palnik PREMIX z cyfrowym układem sterowania, zapewniający głęboką modulację i wysoką sprawność procesu spalania. Urządzenia wyposażono również w zespół elementów bezpieczeństwa odpowiedzialnych za prawidłową i bezpieczną pracę układu grzewczego.
Wysoką trwałość urządzenia zapewnia wymiennik ciepła wykonany w całości ze stali nierdzewnej oraz aluminiowa konstrukcja nagrzewnicy. Technologia kondensacyjna wymaga odprowadzania kondensatu, dlatego centrale standardowo wyposażono w odpływ kondensatu z syfonem.
- Palnik PREMIX z cyfrowym sterowaniem
- Głęboka modulacja mocy palnika
- V klasa emisji NOx
- Zespół elementów bezpieczeństwa
- Wymiennik ciepła wykonany w całości ze stali nierdzewnej
- Izolowana termicznie obudowa
- Odpływ kondensatu z syfonem
- Wentylatory promieniowe przystosowane do nawiewu bezpośredniego i instalacji kanałowych
Dane Techniczne - Seria X
| Parametr | Jedn. | X50 | X65 | X80 | X100 | X150 | X175 | X200 | X250 | X300 | X425 | X500 | X600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Moc znamionowa, Qnom | kW | 61,1 | 76,0 | 98,5 | 122,0 | 179,0 | 203,0 | 238,0 | 270,0 | 313,0 | 425,0 | 500,0 | 600,0 |
| Wydatek ciepła, Pn | kW | 59,8 | 73,0 | 96,3 | 116,6 | 178,6 | 201,8 | 234,2 | 269,0 | 310,0 | 428,4 | 495,5 | 592,8 |
| Sprawność przy 100% mocy | % | 97,9 | 96,1 | 97,8 | 95,6 | 99,8 | 99,4 | 98,4 | 99,3 | 98,7 | 100,8 | 99,1 | 98,8 |
| Moc znamionowa 50% | kW | 30,5 | 38,0 | 49,25 | 61,0 | 89,5 | 101,5 | 119,0 | 162,0 | 187,8 | 128,0 | 150,0 | 180,0 |
| Wydatek ciepła przy 50% mocy | kW | 31,8 | 39,0 | 51,6 | 62,1 | 93,8 | 106,0 | 123,6 | 167,3 | 191,3 | 137,7 | 159,0 | 189,5 |
| Sprawność przy 50% mocy | % | 104,2 | 102,6 | 104,9 | 101,8 | 104,8 | 104,5 | 103,9 | 103,3 | 101,8 | 107,6 | 106,0 | 105,3 |
| Moc minimalna Qmin | kW | 22,0 | 22,0 | 31,0 | 31,0 | 53,0 | 53,0 | 53,0 | 88,0 | 102,0 | 128,0 | 150,0 | 180,0 |
| Wydatek ciepła przy Qmin | kW | 23,3 | 23,3 | 33,4 | 33,4 | 55,1 | 55,1 | 55,1 | 94,51 | 109,0 | 137,7 | 159,0 | 189,5 |
| Sprawność przy mocy minimalnej | % | 106,0 | 106,0 | 107,8 | 107,8 | 106,9 | 106,9 | 106,9 | 107,4 | 106,9 | 107,6 | 106,0 | 105,3 |
| Przeciwciśnienie w komorze spalania (G20) | mbar | 4,3 | 7,5 | 3,4 | 5,1 | 3,9 | 5,2 | 6,2 | 4,0 | 4,8 | 4,9 | 6,1 | 7,9 |
| Przeciwciśnienie w komorze spalania (G31) | mbar | 4,0 | 7,4 | 3,1 | 4,7 | 3,7 | 5,0 | 5,9 | 3,8 | 4,6 | 4,6 | 5,8 | 7,6 |
| Ilość kondensatu przy temp. pomieszczenia 20°C | l/h | 2,15 | 2,15 | 4,06 | 4,06 | 4,5 | 4,5 | 4,5 | 5,52 | 5,2 | 14,8 | 13,0 | 14,4 |
| Wydatek powietrza przy 18°C | m3/h | 4700 | 6100 | 7560 | 9200 | 13000 | 15800 | 18000 | 20800 | 24000 | 32500 | 38300 | 41000 |
| Sprąż podstawowy | Pa | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 150 | 120 | 160 |
| Przyrost temperatury przy 0°C | °C | 37,4 | 35,1 | 37,2 | 35,2 | 40,4 | 37,6 | 37,3 | 37,1 | 37,0 | 37,2 | 37,5 | 40,5 |
