Nagrzewnica
kanałowa seria LR

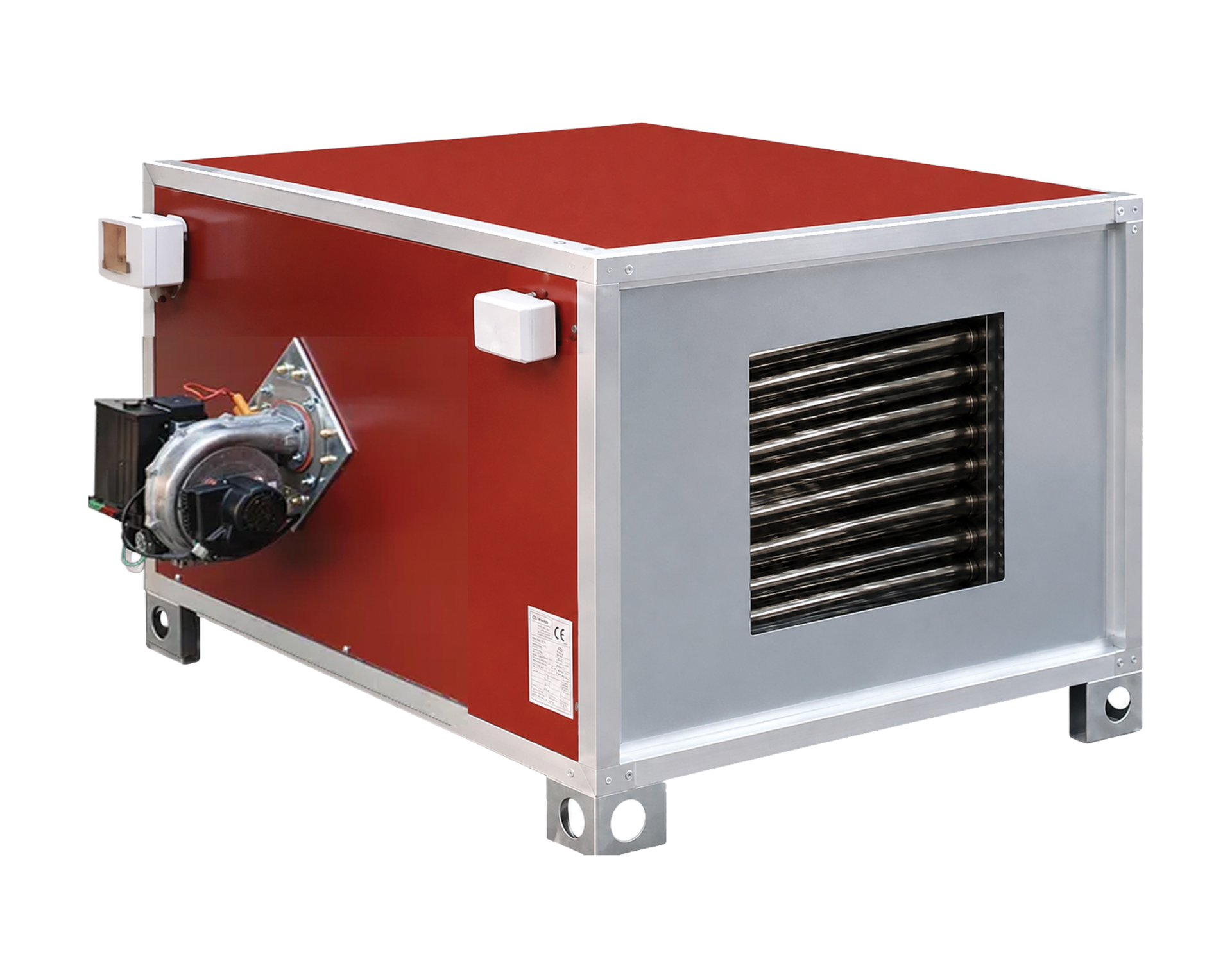

Nagrzewnice kanałowe serii LR to kondensacyjne sekcje grzewcze przeznaczone do integracji z instalacjami wentylacyjnymi oraz układami uzdatniania powietrza. Typoszereg obejmuje 12 modeli – od LR30 do LR600, o nominalnej mocy cieplnej doprowadzonej od 32,6 do 600,0 kW.
Urządzenia mogą pracować zarówno w układzie pionowym, jak i poziomym względem kierunku przepływu powietrza. W wykonaniu poziomym dostępne są dwie orientacje – prawa i lewa, określane patrząc od strony palnika. Dzięki temu sekcję można dopasować do układu kanałów i warunków zabudowy instalacji.
Seria LR przeznaczona jest m.in. do zastosowania w centralach wentylacyjnych (UTA), urządzeniach RoofTop, piecach oraz suszarniach. Sekcje można integrować z układami wentylacyjnymi o parametrach odpowiadających nagrzewnicom serii L.
Dostępne wersje:
- Pozioma lewostronna — przepływ powietrza w kierunku LEWO, patrząc od strony palnika
- Pozioma prawostronna — przepływ powietrza w kierunku PRAWO, patrząc od strony palnika
- Pionowa — sekcja przystosowana do pionowego kierunku przepływu powietrza
Takie warianty wykonania umożliwiają dopasowanie nagrzewnicy do układu instalacji bez konieczności zmiany kierunku prowadzenia kanałów.
Cechy
charakterystyczne
- Kondensacyjna sekcja grzewcza przeznaczona do zabudowy w instalacjach wentylacyjnych
- 12 modeli od LR30 do LR600
- Zakres mocy znamionowej od 32,6 do 600,0 kW
- Możliwość montażu pionowego lub poziomego
- Dwie orientacje wykonania poziomego – LEWO / PRAWO
- Możliwość integracji z centralami wentylacyjnymi, urządzeniami RoofTop, piecami i suszarniami
- Możliwość współpracy z sekcjami wentylacyjnymi o parametrach odpowiadających nagrzewnicom serii L
- Dopuszczalne ciśnienie powietrza na wlocie do 600 Pa
- Dla wyższych ciśnień możliwość wykonania wersji specjalnej
- Możliwość dostawy z podstawą podłogową lub bez podstawy
- Palnik typu PREMIX z płynną modulacją mocy
- Odpływ kondensatu z syfonem
Bezpieczeństwo
i niezawodność
Sekcje grzewcze LR wyposażone są w automatykę zabezpieczającą pracę urządzenia, a konstrukcja części grzewczej obejmuje wymiennik ciepła i komorę spalania zabudowane wewnątrz obudowy. Kondensacyjny charakter urządzenia wymaga odprowadzania skroplin – w tym celu zastosowano odpływ kondensatu z syfonem.
Przyłącze odprowadzania spalin znajduje się w górnej, bocznej części sekcji. Konstrukcja umożliwia właściwe dopasowanie urządzenia zarówno do pionowych, jak i poziomych instalacji wentylacyjnych.
- Automatyka zabezpieczająca urządzenie
- Wymiennik ciepła i komora spalania zabudowane w sekcji grzewczej
- Odpływ kondensatu z syfonem
- Przyłącze odprowadzania spalin
- Palnik PREMIX z płynną modulacją mocy
- Możliwość pracy przy ciśnieniu powietrza na wlocie do 600 Pa
- Wersje specjalne dla instalacji o wyższych wymaganiach ciśnieniowych
- Stopień ochrony wersji zewnętrznych IP X5D
Nagrzewnice kanałowe- Seria LR
| Parametr | Jedn. | LR30 | LR60 | LR80 | LR100 | LR150 | LR175 | LR200 | LR250 | LR300 | LR425 | LR500 | LR600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Moc znamionowa, Qn | kW | 32,6 | 58,0 | 98,5 | 115,8 | 179,0 | 203,0 | 231,9 | 270,0 | 313,0 | 425,0 | 500,0 | 600,0 |
| Wydatek ciepła, Pn | kW | 30,6 | 56,0 | 94,7 | 110,2 | 172,4 | 198,3 | 223,3 | 260,8 | 300,8 | 420,7 | 487,5 | 585,0 |
| Sprawność przy 100% mocy | % | 94,0 | 96,5 | 96,1 | 95,2 | 96,3 | 97,7 | 96,3 | 96,6 | 96,1 | 98,6 | 97,5 | 97,5 |
| Moc cieplna przy 50% mocy nominalnej | kW | 18,4 | 25,0 | 48,0 | 55,0 | 82,0 | 85,0 | 100,0 | 135,0 | 156,5 | 212,5 | 212,5 | 212,5 |
| Wydatek ciepła przy 50% mocy | kW | 18,4 | 26,0 | 47,7 | 54,5 | 82,3 | 86,5 | 100,3 | 137,2 | 157,3 | 213,8 | 217,0 | 217,0 |
| Sprawność przy 50% mocy | % | 99,8 | 103,8 | 99,3 | 97,9 | 100,4 | 101,8 | 100,3 | 101,6 | 100,5 | 101,4 | 102,1 | 102,1 |
| Przeciwciśnienie w komorze spalania (G20) | mbar | 0,5 | 0,2 | 2,3 | 3,5 | 2,5 | 3,4 | 4,0 | 2,6 | 3,3 | 3,0 | 3,6 | 5,2 |
| Przeciwciśnienie w komorze spalania (G30) | mbar | 0,4 | 0,3 | 2,1 | 3,3 | 1,8 | 2,2 | 3,1 | 2,5 | 3,2 | 2,8 | 3,4 | 4,9 |
| Kondensat przy 20°C, Qmin | l/h | 0,5 | 1,85 | 0,5 | 0,5 | 2,0 | 3,5 | 3,0 | 6,0 | 5,0 | 8,5 | 9,0 | 9,0 |
| Strumień powietrza przy 18°C | m3/h | 2750 | 5100 | 7560 | 9200 | 13000 | 15800 | 18000 | 20800 | 24000 | 32500 | 38300 | 41000 |
| Spadek ciśnienia po stronie powietrza | Pa | 150 | 130 | 135 | 190 | 100 | 145 | 185 | 150 | 200 | 130 | 180 | 230 |
| Przyrost temperatury powietrza przy Pn | °C | 31,9 | 31,5 | 35,9 | 34,3 | 38,0 | 36,0 | 36,5 | 35,9 | 35,9 | 37,2 | 36,7 | 41,0 |
| Stopień ochrony dla wersji zewnętrznych | IP | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D | X5D |
