Nagrzewnica
kanałowa XMR

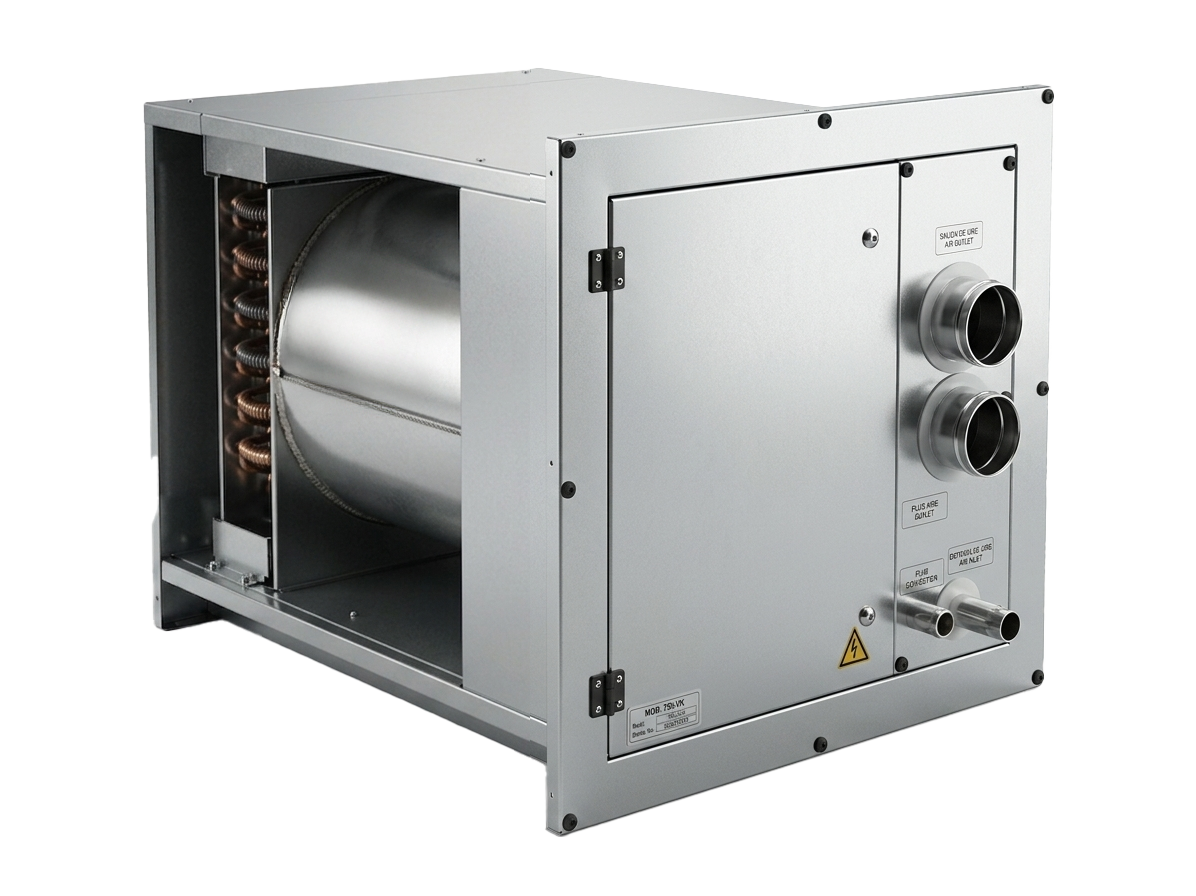

Nagrzewnice kanałowe XMR to kondensacyjne nagrzewnice gazowe bez własnego wentylatora, przeznaczone do zabudowy w kanałowych instalacjach grzewczych oraz centralach wentylacyjnych. Konstrukcja urządzeń pozwala na łatwe wykorzystanie nagrzewnicy jako kompletnej sekcji grzewczej zintegrowanej z instalacją dystrybucji powietrza.
Urządzenia wykorzystują palnik PREMIX, który precyzyjnie przygotowuje mieszankę gazu i powietrza. W połączeniu ze specjalną konstrukcją wymiennika ciepła oraz technologią kondensacyjną zapewnia to wysoką sprawność, szeroki zakres modulacji i ekonomiczną eksploatację. Zaawansowane cyfrowe sterowanie zapłonem i płomieniem wpływa dodatkowo na stabilność i bezpieczeństwo pracy nagrzewnicy.
Typoszereg:
Typoszereg obejmuje cztery modele: XMR30, XMR40, XMR50 i XMR60, o maksymalnym obciążeniu cieplnym od 30 do 60 kW.
Cechy
charakterystyczne
- Kondensacyjna nagrzewnica kanałowa bez własnego wentylatora
- Przeznaczona do zabudowy w instalacjach kanałowych i centralach wentylacyjnych
- Palnik PREMIX z cyfrowym sterowaniem
- Głęboka modulacja mocy i wysoka sprawność pracy
- Niskie koszty eksploatacji dzięki technologii kondensacyjnej
- Specjalnie profilowane rury wymiennika maksymalizujące wymianę ciepła
- Komora spalania wykonana ze stali nierdzewnej AISI 430
- Owalny kształt komory spalania ograniczający opory przepływu powietrza
- Obudowa ze stali galwanizowanej, przygotowana do podłączenia elementów wentylacji
- Możliwość wyboru lokalizacji króćców spalin – na tylnej lub bocznej ściance
- Syfon odprowadzenia kondensatu w komplecie
- Sterowanie poprzez dedykowany sterownik cyfrowy lub sygnał analogowy 0–10 V
- Stały pomiar temperatury powietrza na wylocie za pomocą pary czujników NTC
- Niska emisja NOx – klasa V
Bezpieczeństwo
i niezawodność
Nagrzewnice XMR wykorzystują cyfrowe sterowanie zapłonem i płomieniem, zapewniające precyzyjną kontrolę procesu spalania. Palnik PREMIX umożliwia głęboką modulację mocy, dzięki czemu urządzenie może dostosowywać swoją pracę do aktualnego zapotrzebowania na ciepło.
Bezpieczeństwo pracy zwiększa potrójne zabezpieczenie termiczne z resetem automatycznym i ręcznym. Stabilność temperatury powietrza zapewnia stały pomiar na wylocie za pomocą pary czujników NTC. Broszura wskazuje również zastosowanie podwójnego czujnika NTC wraz z termostatem bezpieczeństwa LS1.
- Potrójne zabezpieczenie termiczne
- Reset automatyczny i ręczny zabezpieczenia
- Cyfrowe sterowanie zapłonem i płomieniem
- Stały pomiar temperatury powietrza na wylocie
- Para czujników NTC
- Palnik PREMIX z szerokim zakresem modulacji
- Komora spalania ze stali nierdzewnej AISI 430
- Odprowadzenie kondensatu przez syfon
- Niska emisja NOx – klasa V
Dane Techniczne - Nagrzewnica XMR
| Parametr | Jedn. | XMR30 | XMR40 | XMR50 | XMR60 |
|---|---|---|---|---|---|
| Obciążenie cieplne max. | kW | 30 | 40 | 50 | 60 |
| Wydatek ciepła max. | kW | 28,9 | 38,2 | 48,1 | 57,2 |
| Sprawność | % | 96,2 | 95,5 | 96,1 | 95,2 |
| Obciążenie cieplne min. | kW | 9,5 | 12 | 15 | 18 |
| Wydatek ciepła min. | kW | 10,4 | 12,7 | 15,7 | 18,7 |
| Sprawność (min.) | % | 104 | 106 | 105 | 104 |
| Przepływ powietrza | m3/h | 3200 | 4400 | 6400 | 6400 |
| Spadek ciśnienia | Pa | 60 | 110 | 60 | 60 |
| Przyłącze gazowe | mm | 25 | 25 | 25 | 25 |
| Średnica króćca spalin | mm | 80 | 80 | 80 | 80 |
| Średnica króćca powietrza | mm | 80 | 80 | 80 | 80 |
| Waga | kg | 48 | 48 | 65 | 65 |
| Maksymalne zużycie gazu GZ50 | m3/h | 3,17 | 4,23 | 5,29 | 6,35 |
| Maksymalne zużycie gazu LPG | kg/h | 2,33 | 3,11 | 3,88 | 4,66 |
